Rakennelma on itse koottu helposti saatavilla olevista osista.
Kamerana on peruutuskamera, joita saa edullisesti esmierkiksi ebaysta tilaamalla. Kamera on asennettu LED lampuille tarkoitettuun alumiinikoteloon. Vesitiiveyden takaa kameran ympärille, koteloon valutettu 2-komponenttinen PU hartsi.
Kameran kanssa samassa telineessä on 10 W LED lamppu. Tämän koteloa hieman tiivistelin 2k epoksiliimalla
Kameran kuvan näkee livenä 7" LCD näytöltä. Erillinen tallennin tallentaa videon suoraan muistikortille.
Tällä hetkellä kameralla voi kuvata 10 metrin syvyyteen asti. Vesitiiveys ei luultavasti olisi ongelma syvemmälläkään, mutta tällä hetkellä kamerassa 10 metrin johdot.
Teline on mitoitettu niin, että kamera mahtuu 6 tuuman avannosta jään alle.
Kamera ylemmässä kotelossa.
LED Lamppu alemmassa kotelossa.
Vasemmalla näkyy kameran laskemiseen käytetty naru. Naru keritty muoviputken ympärille. Putkeen kiinnitetty metallikahva toimii stopparina pilkkiavannossa, kun kamera halutaan lukita tiettyyn syvyyteen.
 |
Vaihtoehtoinen tapa kameran laskemiseen on käyttää teleskooppi-onkivapaa. Tällä keinolla kameran pyörittäminen haluttuun suuntaan helpottuu huomattavasti.
Tässä kuvassa kamera on pelkän johdon varassa ilman lamppua. Lisävalon tarve vähenee kevättä kohti mentäessä. Keväällä päivät kirkastuvat ja lumi katoaa jäältä, jolloin luonnonvaloa riittää jään alla kuvaamiseen.
Tässä kuvassa näkyy muut osat paitsi tallennin.
7" LCD näyttö.
Tarvikkeet kulkevat mukana kylmälaukussa.

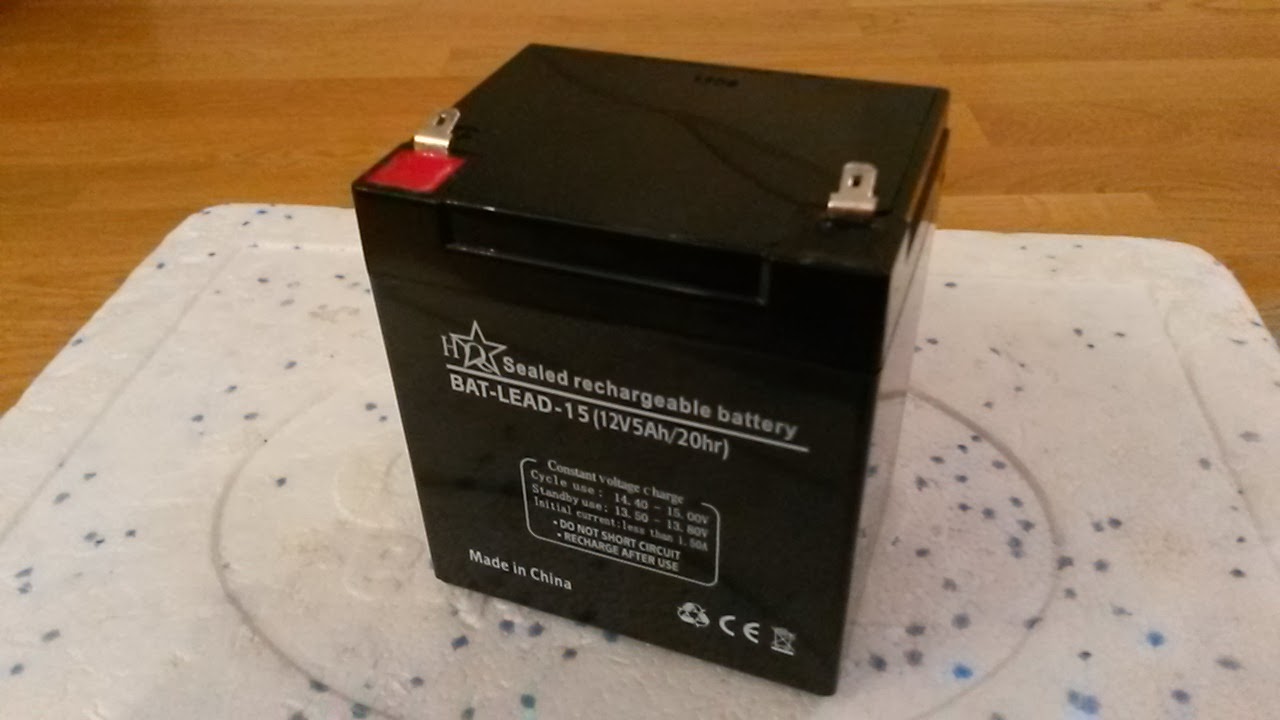

Sähköjä syöttää 12 V 5 Ah akku.
Tallennin
640 X 480
30 fps
max muistikortin koko 32 GB
